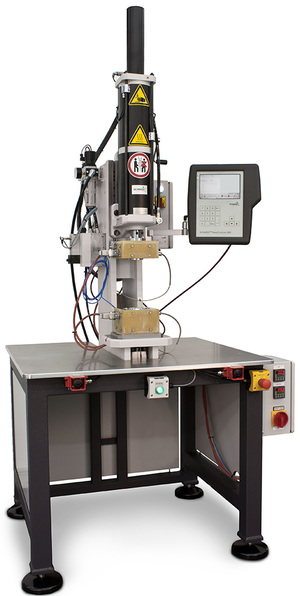

Pastenreaktometer

pastenreaktometer/pastenreaktometer-9ccfa5cf5f8ffacc8d99c22ba8b8d531e066d59c82d1d69ff55cbde7ebfd6845.jpg

Systemaufbau

Beheiztes Werkzeug mit Massetemperaturfühler und optional dielektrischem Sensor zum Abpressen von Probekörpern mit Durchmesser 60 mm und Dicke 4 mm. Pneumatische Schließeinheit und Auswerfer, mit Zweihandbedienung, Selbsthaltung und automatischem Öffnen nach Presszeitende. Verstärker für Massetemperatur, Werkzeugtemperatur und ggf. für dielektrische Messung. Rechnersystem mit Datenerfassung, Auswertung, Datensicherung und Prüfzeugnis-Ausgabe.

Bedienung

Anwahl der Rezeptur, vorhandene, bearbeitbare Liste im Rechner. Korrektur der dabei angewählten Vorgaben (z.B. Presszeit). Starten der Messung am Rechner. Einbringen der Pastenprobe (ca. 11 ml) mit einer Spritze in die Kavität. Schließen der Presse.

Prüfablauf

Aushärten der Pastenprobe im Werkzeug unter Temperatur und Druck. Erfassung der Massetemeratur und ggf. des diel. Signals. Selbsttätiges Öffnen der Presse nach Ablauf der Preßzeit. Automatische Auswertung im Rechner, Bestimmung der Härtezeit. Ausgabe des Datenblattes mit Prüfergebnis und Eingriffsgrenzen. Kontrolle der Einhaltung von Sollwerten anhand der Regelkarte auf dem Bildschirm oder Datenblatt. Weiterverarbeitung der Ergebnisdaten in Datenbanksystem.
